Vysokopresný statický monitorovací systém pre efektívnu prevádzku
Scalex RDW železničná váha je certifikovaný elektronický vážiaci systém na presné meranie zaťaženia kolies, zaťaženia náprav a celkovej hmotnosti železničných vozidiel. Postavený okolo robustnej oceľovej váhovej platformy, systém je navrhnutý pre výrobcov železničných vozidiel a údržbové zariadenia, ktoré vyžadujú presné, opakovateľné a sledovateľné vážiace výsledky.
Kľúčové výhody
- Meranie kolies a náprav s vysokou presnosťou pri statickom vážení
- Zabezpečte súlad so systémom schváleným podľa typu EN 45501
- Presne a opakovane vážte jednotlivé kolesá
- Prispôsobte riešenie rôznym rozchodom koľajníc a typom vozidiel
- Využite odolnú, bezúdržbovú oceľovú váhu
Špecifikácie

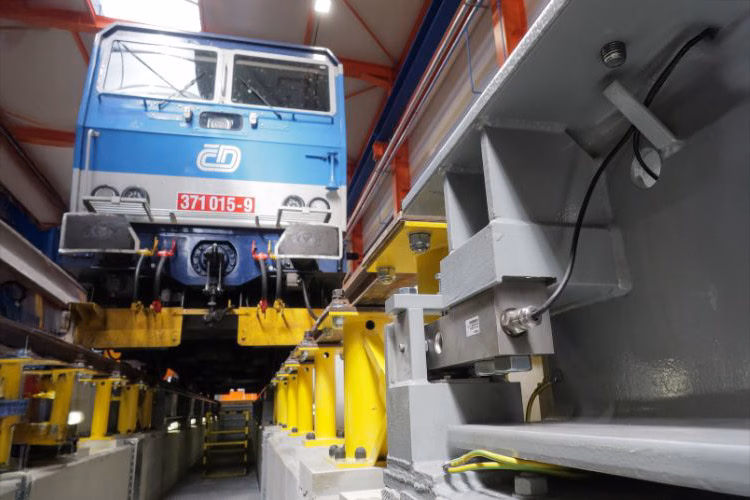

RDW systém je postavený okolo robustnej oceľovej váhy, ktorá je k dispozícii v rôznych dĺžkach, kapacitách a rozchodoch koľají v závislosti od typov železničných vozidiel, ktoré sa majú merať. Každá váha je vybavená štyrmi SB zaťažovacími článkami, ktoré spolu s váhovým prístrojom tvoria presnú a spoľahlivú meraciu jednotku.
S výškou konštrukcie 400 mm a šírkou 360 mm je vážnica navrhnutá na dlhodobú prevádzku s minimálnou údržbou—či už je nainštalovaná vonku, v montážnych halách alebo v testovacích zariadeniach. Na rozdiel od hybridných mechanických systémov so citlivými pohyblivými komponentmi ponúka plne elektronická štruktúra RDW vysokú spoľahlivosť a výrazne nižšie prevádzkové náklady.
Signály z váhových buniek sú spracovávané váhovým prístrojom 1900P, ktorý zásobuje váhové bunky jednosmerným napätím, digitalizuje analógový merací signál a zobrazuje tlak na kolesách na obrazovke prístroja. V konfiguráciách s viacerými váhami je každá váha vybavená svojím vlastným špecializovaným prístrojom.
Technické špecifikácie
Železničná váha RDW spĺňa medzinárodné odporúčania OIML a normu EN 45501 pre neautomatické vážiace prístroje. Systém má európsku typovú schválenie (TCM 128/20–5753), platné vo všetkých členských štátoch EÚ.
Každá vážnica má váhovú kapacitu 15 ton, čo odráža maximálne požiadavky na tlak kolies moderných železničných vozidiel. Podľa normy EN 45501 je maximálna prípustná odchýlka definovaná pre tri rozsahy zaťaženia:
RDW DIAGNOSTICKÝ SYSTÉM
| Presnosť, rozsah zaťaženia | Prípustná odchýlka (pri oficiálnej verifikácii) | Prípustná odchýlka (v prevádzke) |
|---|---|---|
| až 2,5 t | ± 2,5 kg | ± 5 kg |
| od 2,5 t do 10 t | ± 5 kg | ± 10 kg |
| od 10 t do 15 t | ± 7,5 kg | ± 15 kg |
Kompletný systém RDW zahŕňa špeciálny terminál a prístroj pre každý vážny most, ako aj počítač s softvérom na spracovanie dát. Tento softvér sa zaoberá reportovaním, správou databázy HRV, archiváciou dlhodobých výsledkov, generovaním štatistík a integráciou so informačnými systémami zákazníka, čím poskytuje komplexné prostredie na analýzu a využívanie vážnych dát.
Stiahnite si brožúru produktu
Objavte, ako železničná váha RDW poskytuje certifikovanú statickú presnosť váženia, spoľahlivú diagnostiku zaťaženia kolies a náprav a robustný výkon s minimálnou údržbou. Stiahnite si brožúru a podrobne preskúmajte funkcie, špecifikácie a možnosti integrácie.
